Conversor Pt100 PR 3102

Conversor Pt100 PR 3102

• Excelente precisão, melhor que 0,1% da amplitude.
• Excelente desempenho de compatibilidade eletromagnética (EMC) e supressão de ruído de 50/60 Hz.
• Tempo de resposta selecionável: < 30 ms / 300 ms
• Faixas de temperatura pré-calibradas selecionáveis ​​por meio de chaves DIP.
• Carcaça fina de 6,1 mm

Destaques funcionais

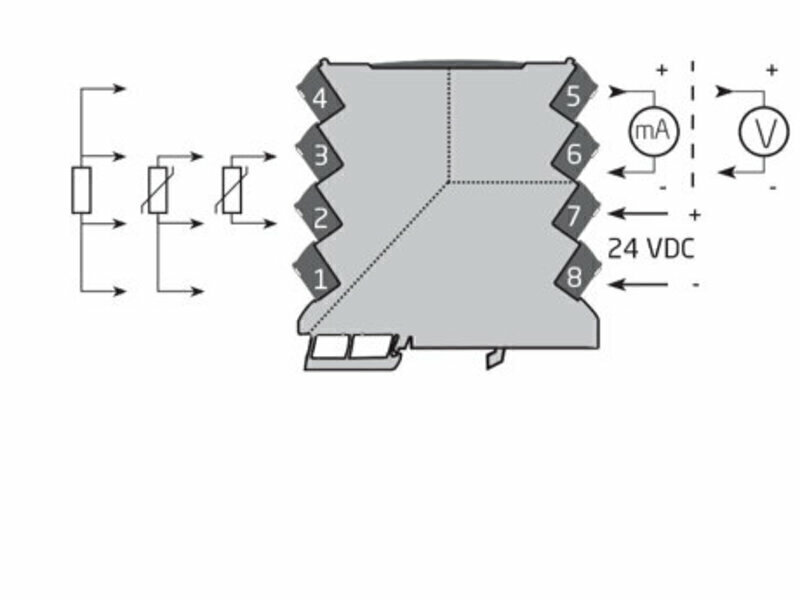

• Conversor de temperatura que mede um sensor de temperatura Pt100 padrão de 2, 3 ou 4 fios e fornece um sinal de saída analógico de corrente ou tensão.
• Todos os terminais possuem proteção contra sobretensão, inversão de polaridade e curto-circuito.
• O dispositivo pode ser instalado em áreas seguras ou em áreas de Zona 2/Divisão 2 e é homologado para aplicações marítimas.

Destaques técnicos

• Alimentação flexível de 24 VCC (±30%) através de conectores.
• Excelente precisão de conversão em todas as faixas disponíveis, melhor que 0,1% da amplitude.
• Tempo de resposta inferior a 30 ms com detecção simultânea de erros do sensor quando selecionado.
• Tempo de resposta selecionável de 300 ms quando for necessário amortecimento do sinal.
• Em conformidade com as recomendações NAMUR NE21, este dispositivo garante o melhor desempenho de medição em ambientes EMC adversos.
• O dispositivo atende ao padrão NAMUR NE43, que define os valores de saída para situações fora da faixa de medição e erros do sensor.
• Excelente relação sinal/ruído > 60 dB.
• Um LED verde frontal indica operação normal, status do sensor de entrada e mau funcionamento.
• Ampla faixa de temperatura ambiente: -25...+70°C.

Programação

• Configuração fácil através de chaves DIP.
• Configurações DIP selecionáveis ​​para fácil configuração de mais de 1000 faixas de medição calibradas de fábrica.

Montagem/instalação

• A estrutura estreita de 6,1 mm permite até 163 unidades por metro.
• As unidades podem ser montadas lado a lado, horizontal e verticalmente, sem espaço de ar em um trilho DIN padrão, mesmo a uma temperatura ambiente de 70°C.

Condições Ambientais

• Temperatura de operação: -25°C a +70°C
• Temperatura de armazenamento: -40°C a +85°C
• Temperatura de calibração: 20...28°C
• Umidade relativa: < 95% UR (sem condensação)
• Grau de proteção: IP20
• Instalação em: Grau de poluição 2 e medição / sobretensão cat. II
